Объёмные буквы на вентфасаде: как закрепить вывеску на вентилируемый фасад и что нужно учесть при монтаже

У владельцев зданий с вентилируемым фасадом — металлическими кассетами, керамогранитом, композитными панелями — почти всегда есть один и тот же обоснованный страх перед установкой вывески: не повредит ли крепёж дорогую облицовку, не потечёт ли потом фасад в этом месте, выдержит ли конструкция вес вывески и не аннулирует ли монтаж гарантию застройщика на фасадную систему. Это не надуманная тревога — вентилируемый фасад действительно устроен так, что установка чего-либо на его поверхность требует другого подхода, чем монтаж на обычную сплошную стену.

Из чего состоит вентилируемый фасад

Вентилируемый фасад — это не сплошная облицовка, а слоёная конструкция:

🧱 несущая стена здания — кирпич, бетон, газобетон — основа, которая физически способна нести нагрузку
🧊 утеплитель, закреплённый поверх стены
💨 воздушный вентиляционный зазор — пространство, которое обеспечивает движение воздуха и не даёт влаге скапливаться под облицовкой
🔩 подконструкция — металлический каркас из кронштейнов и направляющих, который крепится к несущей стене анкерами сквозь утеплитель
🖼️ облицовка — кассеты, керамогранит или композитные панели, закреплённые на подконструкции с помощью кляммеров или заклёпок

Ключевой момент: сама облицовочная панель (кассета) не несёт нагрузку здания — эту функцию выполняет металлическая подконструкция, которая, в свою очередь, закреплена в несущую стену.

Почему нельзя просто прикрутить вывеску к кассете

Кассета — тонкий облицовочный элемент, рассчитанный на собственный вес и ветровую нагрузку самого себя, а не на дополнительный вес рекламной конструкции. Прямое крепление в кассету создаёт сразу несколько рисков:

⚠️ кассета может деформироваться или треснуть под нагрузкой, не предназначенной для неё изначально
💧 отверстие в облицовке нарушает её целостность и может стать точкой проникновения влаги в вентиляционный зазор, что со временем ведёт к коррозии подконструкции
📉 при недостаточной несущей способности крепление со временем расшатывается, вывеска может провиснуть или сорваться

Действующие технические требования к рекламным конструкциям прямо указывают: не допускается использовать крепления, которые повреждают конструктивные элементы зданий и ослабляют их прочность.

Как это делают технически правильно

Рабочая практика, которая используется монтажными организациями для крепления вывесок на вентилируемый фасад, — крепление не в саму облицовку, а в несущую стену здания, с проходом крепежа через кассету и утеплитель.

🔧 анкер проходит сквозь облицовку и утеплитель насквозь и фиксируется непосредственно в несущей стене — том слое конструкции, который реально способен нести нагрузку
🛡️ между анкером и кассетой устанавливается проставочная втулка — она исключает механическое воздействие крепежа непосредственно на облицовку и не даёт нагрузке от вывески передаваться на тонкий декоративный элемент
🧪 материал крепежа подбирается коррозионностойким — как правило, это нержавеющая сталь соответствующей марки, устойчивая к контакту с металлом облицовки и утеплителем на протяжении многих лет эксплуатации
📐 расположение точек крепления рассчитывается заранее — с учётом того, где именно проходит подконструкция вентфасада, чтобы не задеть кляммеры и элементы каркаса кассет
🧯 отверстие после монтажа герметизируется, чтобы исключить попадание влаги в конструкцию вентфасада

Для крупных или тяжёлых вывесок подобный узел крепления обычно прорабатывается отдельно, с технической частью проекта и расчётом нагрузки — это стандартная практика, а не избыточная предосторожность, поскольку от точности расчёта зависит и долговечность крепления, и сохранность самого фасада.

Согласование — не формальность, а способ снять риски

Единого федерального технического регламента на конструкции наружной рекламы в России нет — их размещение регулируется законом «О рекламе» и муниципальными нормативными актами, а также условиями конкретного здания. Поэтому перед монтажом вывески на вентфасад стоит:

📋 согласовать место и способ крепления с управляющей компанией здания или застройщиком — особенно если фасад ещё на гарантии
📐 запросить или уточнить, где проходит подконструкция вентфасада, чтобы точки крепления вывески не совпадали с элементами каркаса облицовки
🧾 зафиксировать техническое решение по креплению в проекте вывески — это защищает и заказчика, и исполнителя работ в случае вопросов от управляющей компании в будущем

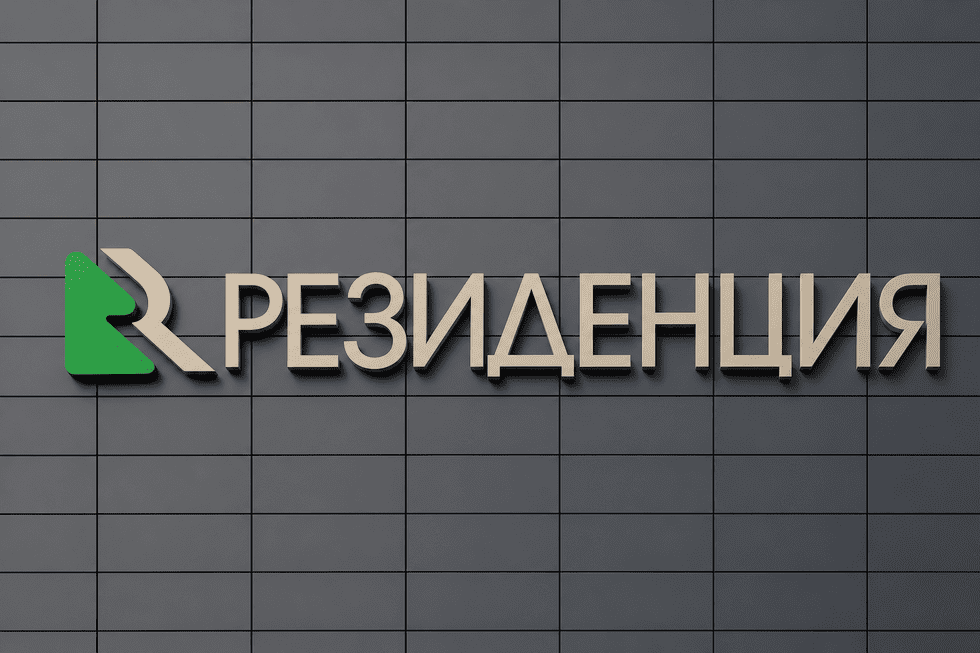

Кейс: вывеска «РЕЗИДЕНЦИЯ»

Фасад жилого комплекса — вентилируемая система с облицовкой металлическими кассетами, закреплёнными на подконструкции с чёткой модульной сеткой швов.

Задача: монтаж наружной рекламы - установить объёмные буквы названия и фирменный знак на кассетном фасаде без риска повредить облицовку и с учётом требований к вентилируемым конструкциям.

Что сделали: крепление вывески выполнено с проходом через облицовку и утеплитель до несущей стены здания, с использованием проставочных втулок, исключающих нагрузку на саму кассету. Точки крепления заранее согласованы так, чтобы не совпадать с расположением кляммеров и направляющих подконструкции.

Результат: вывеска надёжно закреплена и одновременно не создаёт риска для целостности вентфасада — облицовка не несёт на себе нагрузку, а вся конструкция держится на несущей стене здания, как и было предусмотрено на этапе проектирования крепления.
